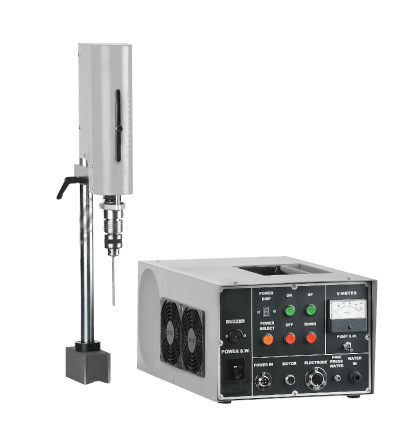

Электроэрозионный экстрактор осевого инструмента TR 100
Артикул: 72012
Техническое описание
Электроэрозионный экстрактор сломанного осевого инструмента TR 100 предназначен для извлечения сломанного осевого инструмента из отверстий (сверла, метчики) без их повреждения.
- рабочая головка оснащена магнитным основанием, позволяющим использовать экстрактор на больших деталях.
- рабочая головка может быть повернута на угол ±30° относительно основания.
- генератор с простой панелью управления и встроенным насосом диэлектрической жидкости и охладителем для держателя электродов.
- позволяет удалять инструмент из твердого сплава и закаленной инструментальной стали. Можно использовать для прожигания стартовых отверстий в закаленных деталях под дальнейшую обработку на проволочных вырезных станках.
Технические характеристики
Генератор | |
напряжение питания | 1х220В 50Гц |
максимальный выходной ток | 10 А |
Рабочая головка | |
габариты | 270х85х600 мм |
вес | 7,5 кг |
рабочий ход | 100 мм |
угол поворота головки | ±30° |
диаметр электрода | Ø1.0…Ø6.3 мм |
материал электрода | латунь/медная трубка |
рабочая жидкость | чистая вода |
габариты генератора | 500х300х220 мм |
вес | 22 кг |
артикул | 72012 |
Комплектация
Стандартная комплектация
- комплект латунных электродов длиной 400 мм (1,0/1,5/2,0/2,5/3,0/3,5 по 2 шт.; 4,0/5,0/6,0 по 1 шт.)
- резиновое уплотнение (1,0/2,0/3,0/4,0/5,0 мм. по 2 шт).
