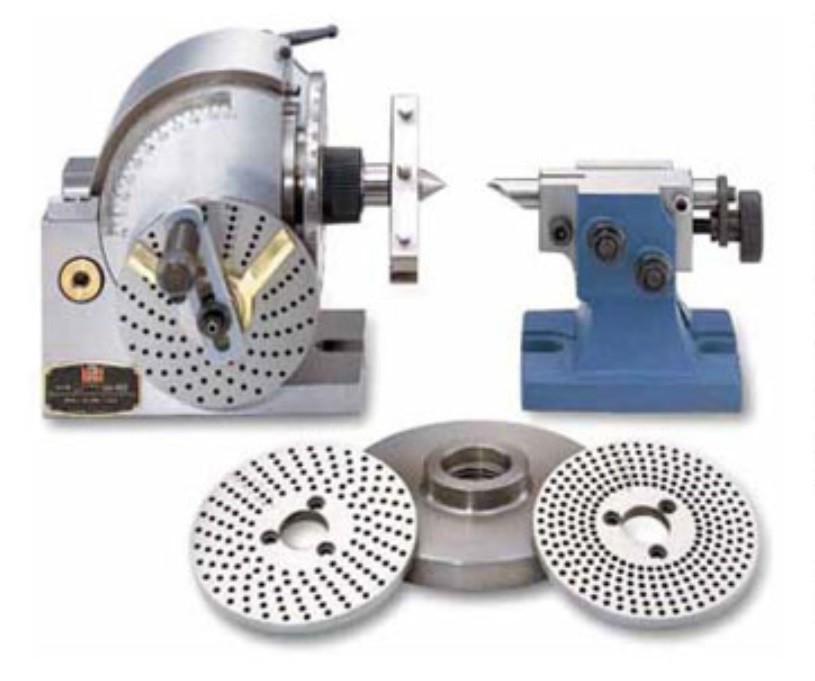

Полу-универсальная делительная головка DH 130

Артикул: 67011

Полу-универсальная делительная головка DH 130

Техническое описание

Полу-универсальная делительная головка DH 100/130 упрощенный тип универсальной головки, может использоваться для прямого деления и деления при помощи делительного механизма.
Непосредственное деление осуществляется при помощи диска с 24 отверстиями на шпинделе головки, он позволяет произвести деление на 2, 3, 4, 6, 8, 12 и 24 части.
Три диска для делительного механизма позволяют произвести деление на 2…50 частей и ходовых делений до 380.

Технические характеристики

Высота центров128 мм
Передаточное отношение40:1
Диаметр патрона125 мм
Диаметр отверстия шпинделя20 мм
Посадочный конусМК3
Угол поворота шпинделя-10°…90°
Ширина паза крепления16 мм
Габариты293х156х220 мм
Масса36 кг

Комплектация

Стандартная комплектация

  • делительная головка
  • задняя бабка
  • центр
  • поводок
  • делительные диски (3 шт.)
  • фланец под патрон
  • патрон 3-х кулачковый

Дополнительная комплектация
